Fotoğraflar site için uyarlanmıştır; ölçülerde değişiklik olabilir.

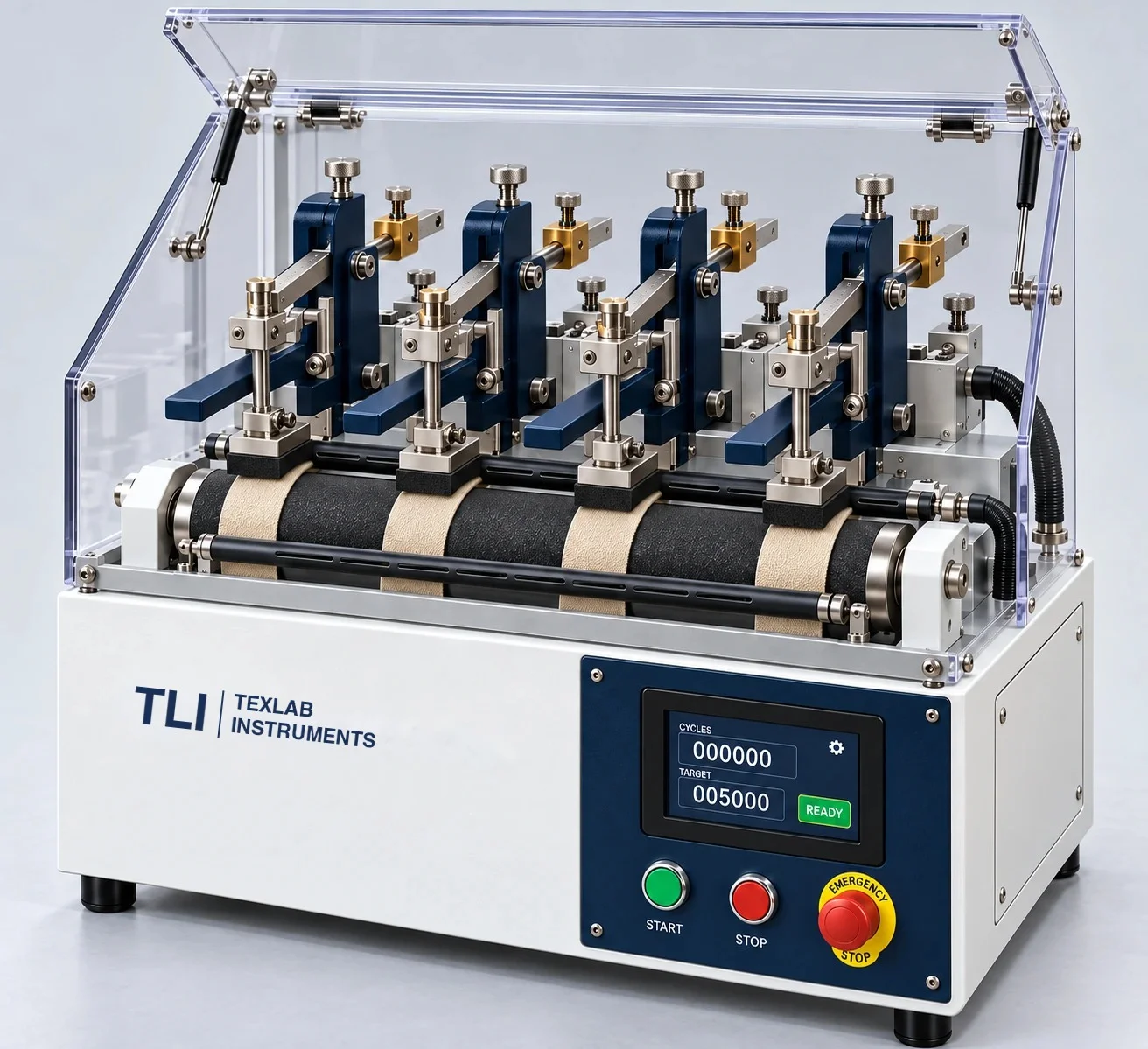

Wyzenbeek Aşınma Test Cihazı (WY-4, 4 İstasyonlu)
Wyzenbeek Abrasion Tester (WY-4, 4 Stations)
ASTM D4157 Wyzenbeek salınımlı silindir yöntemiyle dokuma ve döşemelik kumaşların aşınma dayanımını değerlendirir. Dört test istasyonu tek ortak silindir üzerinde çalışır; seçilen aşındırıcıyla kaplı silindir 90 ± 1 çift sürtme/dk hızla, 76 ± 2 mm yay mesafesinde ileri-geri salınır. Numune gerginliği (26,7 N'a kadar) ve baskı kuvveti (15,575 N'a kadar) her istasyonda ayrı ayarlanır. 4,3 inç dokunmatik PLC/HMI'dan hedef çevrim girilir; cihaz ayarlanan çevrimde durur, lif ve toz iki yarıklı vakum borusuyla emilir.
Model teknik verileri
- Test yöntemi: ASTM D4157 – salınımlı silindir.
- Test istasyonu: 4; tümü tek ortak aşındırma silindiri üzerinde, her istasyonda ayrı gerginlik ve baskı ayarı.
- Salınım mesafesi: 76 ± 2 mm (silindir yüzeyinde yay mesafesi).
- Test hızı: 90 ± 1 çift sürtme/dk; bir ileri ve bir geri hareket bir çift sürtmedir.
- Numune boyutu: 73 × 245 mm; numuneler ön ve arka çenelere bağlanır.
- Baskı pedi: 50 × 50 mm (±1 mm); eğri yüzeye uyumlu sünger kauçuk.
- Gerginlik mekanizması: 340 g kayar ağırlık; 26,7 N'a kadar ayar.
- Baskı mekanizması: 150 g kayar ağırlık; 15,575 N'a kadar ayar.
- Döşemelik test ayarı: 17,8 N numune gerginliği / 13,4 N baskı kuvveti.
- Aşındırıcı seçenekleri: #10 pamuklu kanvas veya metal tel elek.
- Kontrol paneli: 4,3 inç dokunmatik PLC/HMI; mevcut çift sürtme sayısı, hedef çevrim ve test durumu.
- Çevrim kontrolü: ayarlanabilir çift sürtme sayacı ve ayarlanan çevrimde otomatik duruş; fiziksel başlatma, durdurma ve acil durdurma kumandaları.
- Lif ve toz emişi: iki yarıklı vakum borusu.
- Gövde ve koruma: boyalı metal gövde, şeffaf kapak, acil durdurma.
Fiziksel özellikler ve besleme
| Elektrik beslemesi | Approx. 220–240 V AC, 50/60 Hz, tek faz; üretim seçimine göre. |
|---|---|
| Güç / bağlı yük | Approx. 150–400 W; ön boyutlandırma için bağlı yük. |
| Cihaz dış ölçüleri | Approx. 850 × 700 × 650 mm (G × D × Y). |
| Cihaz ağırlığı | Approx. 70–110 kg net. |
| Brüt / sevkiyat ağırlığı | Approx. 102–162.5 kg brüt; ambalaj payı tahminidir. |
| Laboratuvar altyapısı | Düz, kararlı çalışma yüzeyi; numune kondisyonlaması seçilen metoda göre. |
Ölçü sırası ve yaklaşık değerler satırda belirtilmiştir. Ambalaj değerleri cihazın net ölçü ve ağırlığından ayrıdır. Approx. satırları muadil cihazlar ve işlev/kapasite esaslı ön mühendislik tahminidir; doğrulanmış üretim ölçüsü veya standart zorunluluğu değildir. Kurulum ve sevkiyat, onaylı üretim çizimi ve etiket değerleriyle kesinleştirilir. Tahmin kapsamı: temel ürün/tek ünite; harici bilgisayar, tezgâh ve yardımcı tesisat hariç.
Teknik özellikler, ölçüler ve güç gereksinimleri yaklaşık olup sürekli tasarım iyileştirmeleri nedeniyle önceden haber verilmeksizin değiştirilebilir.
Ürünlerin teknik özellikleri ve görselleri, üretim koşullarına ve ilgili standartlara göre değişiklik gösterebilir.
Test ve konfigürasyon
- Ölçülen çıktı / işlev
- Çift sürtme sayısına bağlı aşınma, görünüm veya hasar değişimi
- Metoda göre seçilecek parametreler
- Aşındırıcı, yük, hareket, çevrim ve bitiş ölçütü
- Doğrulama noktaları
- Hareket, sayaç, yük ve aşındırıcı durumu
Listelenen metotlar uygulama referansıdır. Uygunluk; seçilen donanım, güncel metot ve kalibrasyon birlikte değerlendirilerek belirlenir.
İncelenen metoda göre deney parametreleri
Değerler belirtilen kaynak baskısına aittir. Deney reçetesi, aparat ve cihazın teslim konfigürasyonu birlikte seçilir.
ASTM D4157 (önceki baskı) · 6.1
- Salınım yolu 76 ± 2 mm; hız 90 ± 1 çift sürtme/dk; numune gerginliği ve baskı kuvveti ayrı ayarlanır.
Kontrol ve kayıt şartnamesi
Aşağıdakiler yönteme göre yazılım/kayıt gereksinimleridir; teslim edilen yazılım modülleri sipariş kapsamıyla tanımlanır.
- Yöntem kodu ve baskısı, numune kimliği, operatör ve seçilen deney parametreleri kayıtla ilişkilendirilir.
- Hesaplama ve bitiş ölçütü, seçilen deney metodunun sürümüyle tanımlanır; cihaz sinyali ile operatör değerlendirmesi ayrı tutulur.
- Ham ölçümler, birimler, geçerli/geçersiz deney işaretleri ve raporlanan sonuç izlenebilir tutulur.
- Hesaplama, bilinen girdiler ve bağımsız hesapla; sensör kanalları kalibrasyon değerleriyle kontrol edilir.
Test standartları
- ASTM D4157 Kumaşların Aşınma Direnci için Standart Deney Yöntemi (Salınımlı Silindir Yöntemi)
- ISO 12402-7 Kişisel yüzdürme cihazları — Bölüm 7: Malzemeler ve bileşenler — Güvenlik gereklilikleri ve deney yöntemleri
Fiyatlarımız 18 €'dan başlar. Bu cihaz için teknik şartname ve fiyat teklifi alın.
