Statik Yükleme Cihazı

Static Load Compression Tester

Halıların statik yük altında ezilme ve geri dönüşüm testi. Halı ve zemin kaplamalarının uzun süreli kullanım simülasyonlarını gerçeğe en yakın şekilde gerçekleştirir. Sağlam ve dayanıklı mekanik yapıya sahiptir.

Model teknik verileri

Belirlenmiş bir süre boyunca 7,0 kg/cm² yük uygulandıktan sonra sıkıştırılabilirliği belirlemek için kullanılır.
Kalınlık ölçüm cihazı cihazla birlikte verilmektedir.

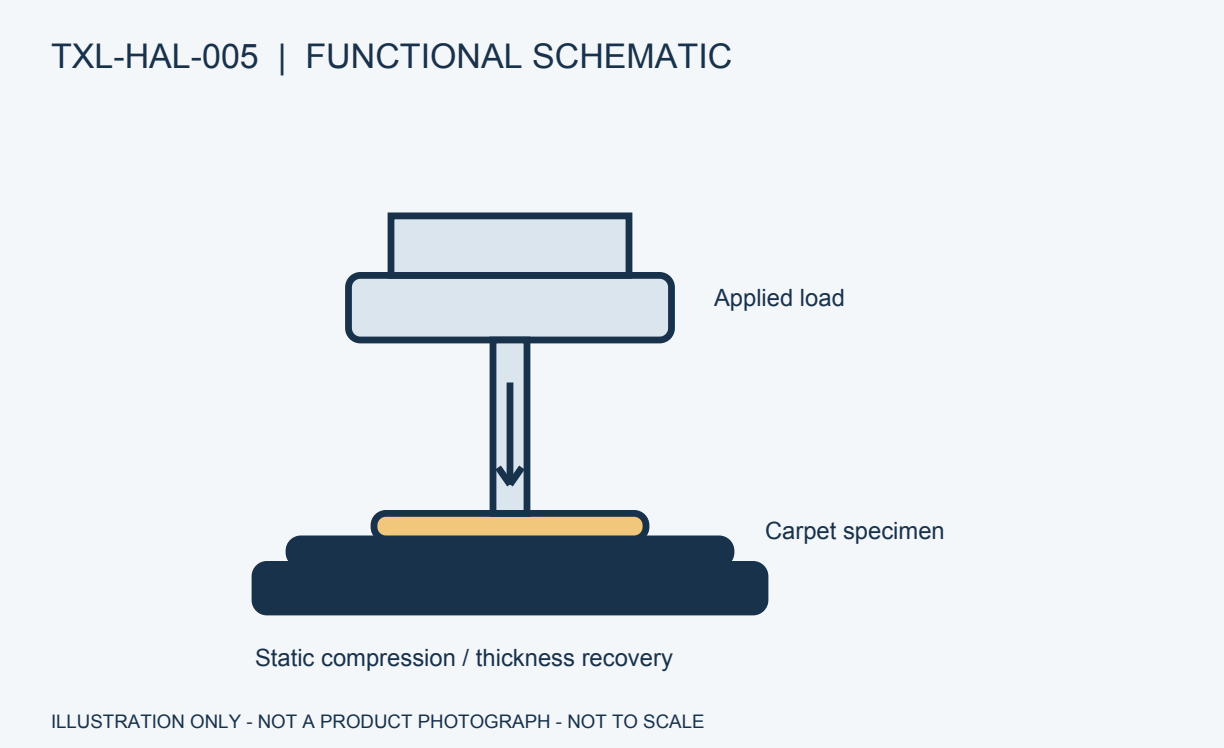

İşlev şeması: temsili gösterimdir, üretim fotoğrafı veya ölçülü teknik çizim değildir.

Fiziksel özellikler ve besleme

Elektrik beslemesi	Manuel / pasif temel aparat; şebeke beslemesi öngörülmez.
Güç / bağlı yük	Approx. 0 W; ön boyutlandırma için bağlı yük.
Cihaz dış ölçüleri	Approx. 400 × 400 × 700 mm (G × D × Y).
Cihaz ağırlığı	Approx. 25–50 kg net.
Brüt / sevkiyat ağırlığı	Approx. 37.5–72.5 kg brüt; ambalaj payı tahminidir.
Laboratuvar altyapısı	Düz, kararlı çalışma yüzeyi; numune kondisyonlaması seçilen metoda göre.

Ölçü sırası ve yaklaşık değerler satırda belirtilmiştir. Ambalaj değerleri cihazın net ölçü ve ağırlığından ayrıdır. Approx. satırları muadil cihazlar ve işlev/kapasite esaslı ön mühendislik tahminidir; doğrulanmış üretim ölçüsü veya standart zorunluluğu değildir. Kurulum ve sevkiyat, onaylı üretim çizimi ve etiket değerleriyle kesinleştirilir. Tahmin kapsamı: temel ürün/tek ünite; harici bilgisayar, tezgâh ve yardımcı tesisat hariç.

Teknik özellikler, ölçüler ve güç gereksinimleri yaklaşık olup sürekli tasarım iyileştirmeleri nedeniyle önceden haber verilmeksizin değiştirilebilir.

Ürünlerin teknik özellikleri ve görselleri, üretim koşullarına ve ilgili standartlara göre değişiklik gösterebilir.

Test ve konfigürasyon

Ölçülen çıktı / işlev: Statik yük sonrası kalınlık kaybı ve geri toparlanma
Metoda göre seçilecek parametreler: Yük, yükleme alanı, bekletme ve toparlanma süresi
Doğrulama noktaları: Uygulanan yük ve kalınlık ölçümü

Listelenen metotlar uygulama referansıdır. Uygunluk; seçilen donanım, güncel metot ve kalibrasyon birlikte değerlendirilerek belirlenir.

İncelenen metoda göre deney parametreleri

Değerler belirtilen kaynak baskısına aittir. Deney reçetesi, aparat ve cihazın teslim konfigürasyonu birlikte seçilir.

ISO 3416:1986 · 4.1-4.3

Uzun süreli ağır statik yüklemede basınç 700 kPa; ayrı kalınlık ölçer 300–1000 mm² dairesel ayakla 2,00 ± 0,2 kPa altında 0,1 mm doğruluk sağlamalıdır. Yükleme ayağı yarıçapı, ölçme ayağı yarıçapından en az 2 mm büyük olur.

ISO 3416:1986 · 4.2, 6, 7.1–7.3; printed p.1 only

ISO 3416:1986: en az beş 100 × 100 mm numune; beş alaşım taşıyıcı plaka 100 × 100 mm, kalınlık yaklaşık 6 mm. Havlı yüzey önce hav yönünün tersine, sonra hav yönüne hafifçe fırçalanır; montajlı numune en az 24 saat ISO 139 atmosferinde kondisyonlanır. Bu ölçüler numune/plakaya aittir; cihazın dış ölçüsü değildir.

BS 4939:1987 / ISO 3416:1986 (BSI cover co-designation) · BSI cover co-designation + ISO 3416:1986 clauses 4.1–4.3

BSI’nin resmî BS 4939:1987 kapağı ISO 3416:1986 ortak numarasını taşır. Bu ortak metnin okunan 4.1–4.3 maddelerinde yükleme 700 kPa; ayrı kalınlık ölçer 300–1000 mm² dairesel ayakla 2,00 ± 0,2 kPa ve 0,1 mm doğruluk sağlar. Yükleme ayağı yarıçapı ölçme ayağından en az 2 mm büyüktür. Sayısal maddeler ISO önizlemesinden okunmuştur; BS tam metni incelendiği iddia edilmez.

Kontrol ve kayıt şartnamesi

Aşağıdakiler yönteme göre yazılım/kayıt gereksinimleridir; teslim edilen yazılım modülleri sipariş kapsamıyla tanımlanır.

Entegre yazılım zorunluluğu metoda ve seçilen donanıma bağlıdır; manuel cihazda deney kaydı harici tutulur.
Yöntem kodu ve baskısı, numune kimliği, operatör ve seçilen deney parametreleri kayıtla ilişkilendirilir.
Kalınlık kaybı ve toparlanma, başlangıç kalınlığı ile yöntem sürelerine göre hesaplanır.
Ham ölçümler, birimler, geçerli/geçersiz deney işaretleri ve raporlanan sonuç izlenebilir tutulur.
Hesaplama, bilinen girdiler ve bağımsız hesapla; sensör kanalları kalibrasyon değerleriyle kontrol edilir.

Teknik broşürü indir (PDF)Revizyon: 27.10.2026
