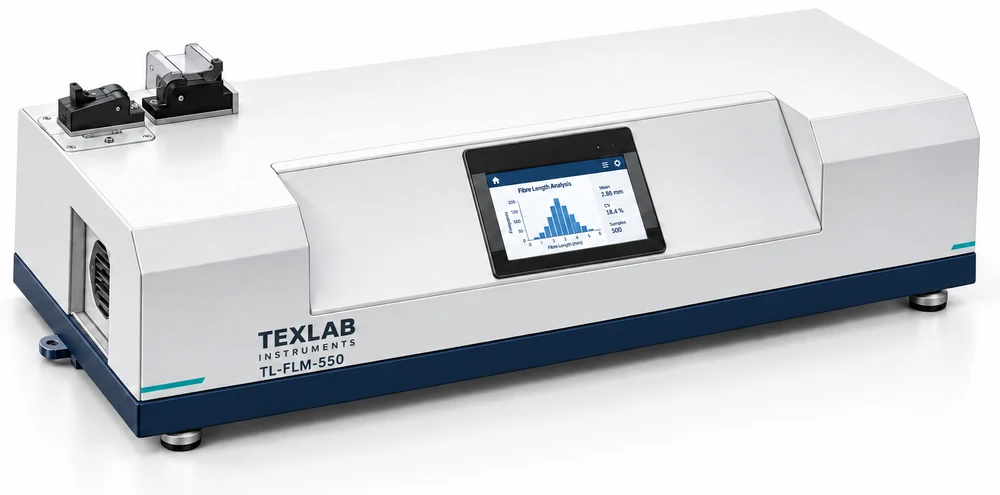

Tek Lif Uzunluk Ölçüm Cihazı (TL-FLM-550)
Single-Fibre Length Analyser (TL-FLM-550)
Kompakt laboratuvar platformunda tek lif uzunluğu ölçümü. Lifin iki ucu şeffaf üst çenelerin altındaki 2,5 mm referans çizgilerine yerleştirilir; lif uzatılmadan düzleştirilerek uzunluğu okunur. İki çenede kalan toplam 5 mm, uzunluk hesabına dahildir.
Model teknik verileri
- Lif uzunluğu kapasitesi: 550 mm'ye kadar.
- Gövde genişliği: 803 mm.
- Gövde yüksekliği: 185 mm (çeneler hariç).
- Üst sıkıştırma yüzeyleri: şeffaf pleksiglas.
- Uç yerleştirme referansı: her çenede 2,5 mm.
- Tutma payı: toplam 5 mm; uzunluk hesabına dahil.
- Numune yükleme: manuel, tek lif.
Fiziksel özellikler ve besleme
| Elektrik beslemesi | Approx. 220–240 V AC, 50/60 Hz, tek faz; üretim seçimine göre. |
|---|---|
| Güç / bağlı yük | Approx. 20–80 W; ön boyutlandırma için bağlı yük. |
| Cihaz dış ölçüleri | Approx. 850 × 400 × 400 mm (G × D × Y). |
| Cihaz ağırlığı | Approx. 15–30 kg net. |
| Brüt / sevkiyat ağırlığı | Approx. 26.5–47.5 kg brüt; ambalaj payı tahminidir. |
| Laboratuvar altyapısı | Düz, kararlı çalışma yüzeyi; numune kondisyonlaması seçilen metoda göre. |
Ölçü sırası ve yaklaşık değerler satırda belirtilmiştir. Ambalaj değerleri cihazın net ölçü ve ağırlığından ayrıdır. Approx. satırları muadil cihazlar ve işlev/kapasite esaslı ön mühendislik tahminidir; doğrulanmış üretim ölçüsü veya standart zorunluluğu değildir. Kurulum ve sevkiyat, onaylı üretim çizimi ve etiket değerleriyle kesinleştirilir. Tahmin kapsamı: temel ürün/tek ünite; harici bilgisayar, tezgâh ve yardımcı tesisat hariç.
Teknik özellikler, ölçüler ve güç gereksinimleri yaklaşık olup sürekli tasarım iyileştirmeleri nedeniyle önceden haber verilmeksizin değiştirilebilir.
Ürünlerin teknik özellikleri ve görselleri, üretim koşullarına ve ilgili standartlara göre değişiklik gösterebilir.
Test ve konfigürasyon
- Ölçülen çıktı / işlev
- Lif uzunluğu ve uzunluk dağılımı (mm)
- Metoda göre seçilecek parametreler
- Lif hazırlığı, ölçme boyu ve gruplama yöntemi
- Doğrulama noktaları
- Uzunluk ölçeği ve referans ölçü
Listelenen metotlar uygulama referansıdır. Uygunluk; seçilen donanım, güncel metot ve kalibrasyon birlikte değerlendirilerek belirlenir.
İncelenen metoda göre deney parametreleri
Değerler belirtilen kaynak baskısına aittir. Deney reçetesi, aparat ve cihazın teslim konfigürasyonu birlikte seçilir.
TS 715 ISO 6989:2003 · 4, 6.2
- Münferit lif uzunluğu için metot A cam ölçek, B projeksiyon, C kontrollü gerilimli yarı otomatik ölçüm seçenekleri ayrılır. Başlangıçta 500 lif; %95 güven sınırları hesaplanır ve gereken kesinlik için sayı artırılabilir. Metot ve lif adedi raporda tutulur.
Kontrol ve kayıt şartnamesi
Aşağıdakiler yönteme göre yazılım/kayıt gereksinimleridir; teslim edilen yazılım modülleri sipariş kapsamıyla tanımlanır.
- Entegre yazılım zorunluluğu metoda ve seçilen donanıma bağlıdır; manuel cihazda deney kaydı harici tutulur.
- Yöntem kodu ve baskısı, numune kimliği, operatör ve seçilen deney parametreleri kayıtla ilişkilendirilir.
- Hesaplama ve bitiş ölçütü, seçilen deney metodunun sürümüyle tanımlanır; cihaz sinyali ile operatör değerlendirmesi ayrı tutulur.
- Ham ölçümler, birimler, geçerli/geçersiz deney işaretleri ve raporlanan sonuç izlenebilir tutulur.
- Hesaplama, bilinen girdiler ve bağımsız hesapla; sensör kanalları kalibrasyon değerleriyle kontrol edilir.
Test standartları
- ISO 6989 Tekstil lifleri — Kesikli (staple) liflerin uzunluğu ve uzunluk dağılımının tayini (tek lif ölçümü ile)
